除此之外，隔板(接線盒體)與設備主體隔爆外殼之間是一種圖3.41 單一式貫通隔爆平面式隔爆結構。  結構(端子套結構)對于壓鑄結構 (圖3. 43).隔燁結構僅有一處，即接線板與隔板  1-端子套2-隔板(接線盒體)之間的圓筒式配合。由于導電螺栓是壓鑄在接線板內的，所以導電螺檢和接線板之間沒有聞際。這種形式的接線板應該進行水壓試驗，水用以檢在導電螺栓與接線板之間的密封狀態。

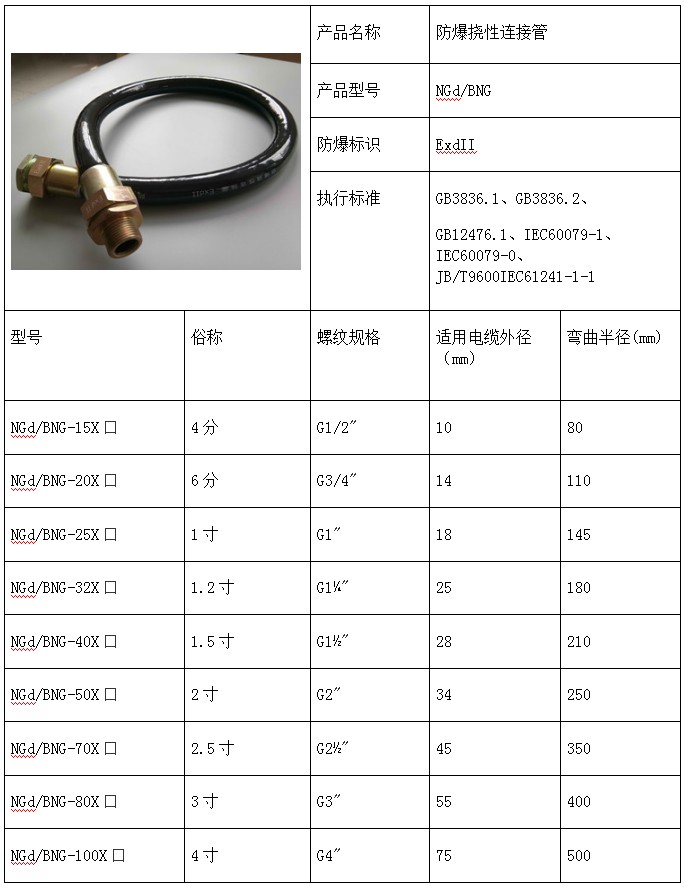

產品：防爆撓性連接管

型號：BNG/NGd

性能：防爆防水防塵防腐

用途：穿電線，保護電纜電線

材質：橡膠黑管、鋼絲編織管、不銹鋼
軟管
內徑：DN15、DN20、DN25至DN125

長度：0.3米、0.5米、0.7米、1米、1.5米、2米至幾百米

除此之外，隔板(接線金體)與設備主體隔爆外殼之間是一種平面式隔爆結構。屆爆接合面網爆樓合面
圖3.42復合式貫通隔爆結構 (圓簡結構)  圖3.43復合式貫通隔爆結構 (壓鑄結構)
1-隔板(接線盒體) 2- 接線板  1一隔板(接線盒體) 2- 設備主體隔爆外殼3-導電螺栓4一設備主體隔爆外殼  3一導電螺栓4按線板
(3)澆封式(密封圈式)貫通隔爆結構
澆封式貫通隔爆結構實際上就是澆封式電纜引人裝置(圖3. 28)。這種結構的隔爆結構，除澆封部分外，僅有一處，即澆封單元與隔板的螺紋式隔爆結構。這種結構實質上就是澆封式電纜引人裝置在隔板上的安裝結構。
