防爆鎧裝格蘭頭如何安裝
2021-05-19 14:37:00 來源：本站 瀏覽：8946
防爆鎧裝格蘭頭如何安裝
產品分為5個部分為基本軀體，小卡環，大卡環，橡膠芯，破緊頭
下圖為產品示意圖
步驟流程：
安裝方法
1、剝?nèi)ル娎|外護層及屏蔽層，沿著外護層圓周的方向剪開約15mm
2、將電纜穿出電纜防水接頭，去掉外護層，將屏蔽層層壓在屏蔽錐面上
3、屏蔽環壓緊屏蔽層
產品分為5個部分為基本軀體，小卡環，大卡環，橡膠芯，破緊頭
下圖為產品示意圖
步驟流程：
安裝方法
1、剝?nèi)ル娎|外護層及屏蔽層，沿著外護層圓周的方向剪開約15mm
2、將電纜穿出電纜防水接頭，去掉外護層，將屏蔽層層壓在屏蔽錐面上
3、屏蔽環壓緊屏蔽層
4、放入接頭體，旋緊螺帽，安裝完畢
產品作用：防爆鎧裝格蘭頭用于編織鎧裝、鋼帶鎧裝電纜的密封接頭，在電纜內護層上提供防爆密封和防水防塵密封。該電纜密封接頭通過
電纜鎧裝端終提供機械支撐力和鎧裝接地的連續性。同時可拆分的鎧裝錐的設置使得電纜密封接頭可進行間接安裝，并且電纜可以從設備斷開。
產品性能：主要用于電纜進出配電箱柜時夾緊電纜防護電纜之用，使用時需要在箱體外側開孔，裝入格蘭頭，傳入電纜鎖緊電纜與鎖母，是電纜、格蘭頭與箱體緊密無缺連接，如果連接方式得當完全能夠達到IP68的防護等級要求。
注意事項
1、防爆鎧裝格蘭頭擰入后，若需防止松動請用鎖緊螺帽將填料函與設備之間鎖緊。
2、格蘭頭混合均勻后，將其充滿導電芯線之間的間隙及芯線周圍，不得留有空隙。
3、防爆鎧裝格蘭頭外殼可進行電鍍等鈍化處理，以防腐蝕。

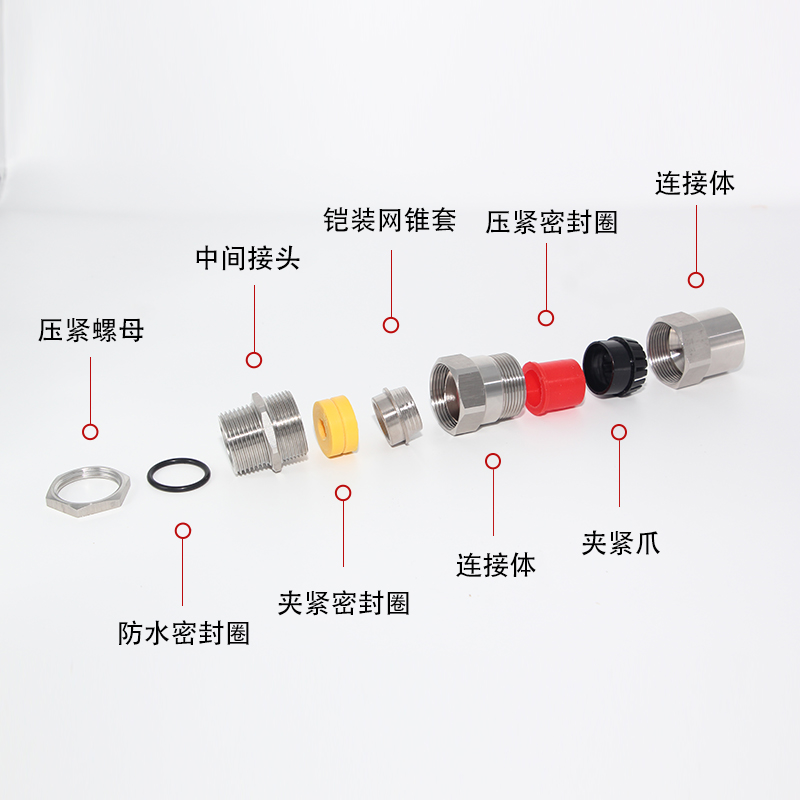

防爆格蘭頭分解圖：
